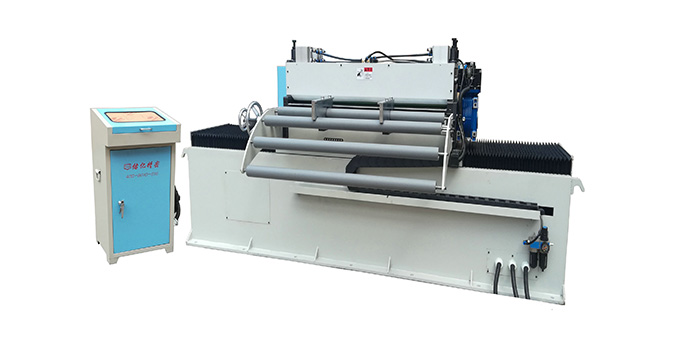

NC左右偏摆送料机1400

特 点:

     左右偏摆送料机主要是省材料,可以自动实现下料时圆圆互冲或排排冲之目的具有高产出、高效率、高精度、能耗低、全自动化控制提高材料利用率,降低生产成本。

范  围:

  适用材料有各种钢带如低碳钢板、镀锌板、铝板、铜板、冷轧板、热轧板、不锈钢、铁板、酸洗板、高强度冷轧板等金属卷料

      操作简便,自动化程度高


定制咨询 4008-610-616

NC偏摆送料机特点:

一、此款送料机优势:NC偏摆送料机生产线具有高效冲圆片、节省材料利用率之功能,可将各种卷板材料经开卷、整平、左右移位、冲压下圆等不同规格板材是金属板材加工圆片下料方式不可少的高效加工流水线,在机组后面可增加成自己码料系统,可将下好的圆片收集成料垛。

二、、本机可根据圆片下料尺寸,进行多次移位,确保产品互切式下料,提高材料的利用率,若在下料圆片大小不等时,可自动对排布角度进行计算,保证量大化的节省材料。

三、高产出:可进行多次移位,按60°角计算,每一次移位可节约材料7%,在圆片大小不等时,可依材料宽度对排布角度进行改变,提高材料利用率。

四、高效率、高精度:在连续冲压过程中,每次的移动误差可保证在±0.08mm以内。每分钟可高达速度为60次。

五、成品工作搬运方便:材料冲压后,自动掉落在成品输送带上,由输送带送到垛料台上。占地空间小,能源消耗低

六、全自动化控制,节省人力资源:该生产线在工作中,只需一位员工操作在触摸屏上输入材料的宽度、所需下料圆的直径、送料步距后,控制系统会自动计算出移动和送料的距离,不需调节任何机械机构,真正实现了全自动化的操作使用。


冲床NC摆送料机应用范围:

适用于电机冲片、铝圆片、厨卫小家电、灯饰制品、汽车配件、不锈钢制品等行业。


冲床NC偏摆送料机生产线应用安例


偏摆送料机实例


此冲床NC偏摆送料机配冲床生产线:由液压开卷机带上料台车、、精密板材厚板校平机、料坑过度桥、高性能冲压机)左右移位送料机、成品输送带

NC偏摆送料机技术参数

型式

NCM-200

NCM-300

NCM-400

NCM-500

NCM-600

NCM-800

NCM-1000

NCM-1300

材料宽度(mm)

200

300

400

500

600

800

1000

1300

材料厚度(mm)

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.3-6.0

0.5-6.0

送料辊直径(mm)

90

90

90

90

90

120

120

160

偏移距离(mm)

200

300

400

500

600

800

1000

1300

料卷扩张方式

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

手动/液压

送料伺服马达(KW)

1

1.5

1.5

2

2

4.4

5.5

7.5

偏摆移位伺服(KW)

1

1.5

1.5

2

2

4.4

5.5

7.5

以上是NC偏摆送料机标准技术参数,如果以上不同可特殊定制,偏摆送料机颜色可按客户指定
