一、引言

在现代冲压自动化生产中，三次元机械手因其高精度、多自由度、灵活可编程的特性，已成为高端冲压生产线中不可或缺的关键设备。它能够实现工件在三维空间内的自动取放、搬运、定位与装卸，大幅提升生产效率与稳定性。

要深入了解三次元机械手的性能与应用，首先需要了解其主要组成部分及各自功能。

二、三次元机械手的主要组成部分

1. 机械主体结构（机架与传动系统）

机械主体是三次元机械手的基础部分，通常采用高强度钢结构或铝合金框架，具备良好的刚性与抗震性。

内部的传动系统由伺服电机、丝杆、导轨、减速机等组成，用于实现各个方向的精确运动。

这一结构决定了机械手的承载能力、稳定性以及运行速度，是设备整体性能的核心支撑。

2. 三轴运动系统（X、Y、Z三方向运动）

“三次元”名称的由来正是因为机械手具备X轴、Y轴、Z轴三维运动功能：

X轴（横向移动）：负责模具间的左右取放动作；

Y轴（纵向移动）：实现前后进出的搬运动作；

Z轴（升降运动）：完成上下取料或放料的垂直操作。

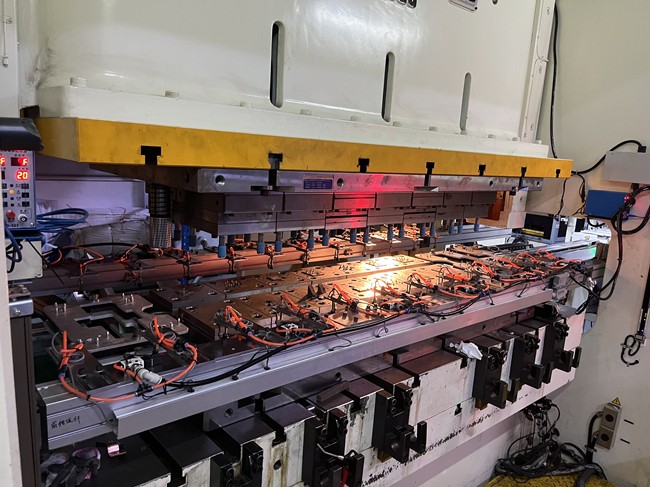

这三组轴的协同运动使机械手能在三维空间中实现任意轨迹的平稳运动，为多工位冲压、转序搬运等复杂工艺提供精准控制。

3. 末端夹持装置（抓取系统）

末端执行器是机械手与工件直接接触的部分，根据不同产品与工艺需求可配置多种形式：

真空吸盘式夹具：适用于平面金属板料或光滑表面材料；

机械爪式夹具：适合异形或厚重工件；

磁吸式夹具：用于铁质或磁性材料搬运。

夹具系统通常由气动元件驱动，并可快速更换，以满足不同模具或零件的生产要求。

4. 伺服驱动与控制系统

三次元机械手的精准动作依赖于高性能伺服驱动系统。

每个运动轴都配备独立伺服电机与编码器，通过主控系统实现闭环控制，确保定位精度可达到 ±0.02mm 甚至更高。

控制系统通常支持多段速度控制、位置记忆与程序化运动轨迹编辑，可与冲床PLC实现联动控制，实现全自动节拍同步。

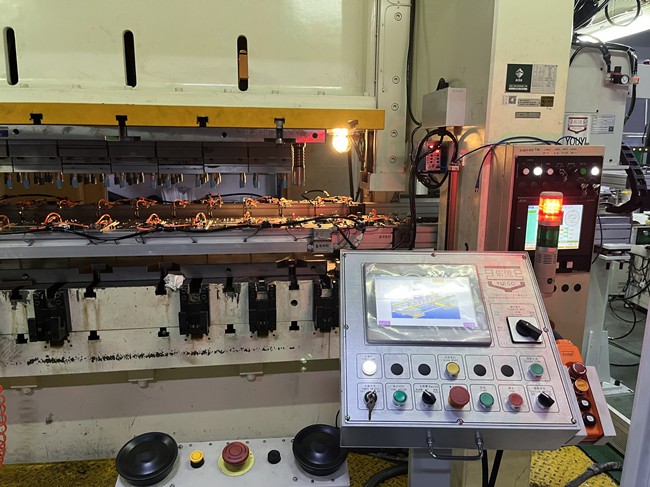

5. 人机操作界面（HMI控制面板）

操作员通过触控屏对机械手进行参数设定、运行监控与程序编辑。

现代三次元机械手的人机界面设计直观友好，可快速进行：

工件取放位置调整；

送料节拍与速度设置；

故障诊断与报警显示。

这种智能化操作方式大幅降低了调试难度，提高了生产线的可控性与稳定性。

6. 安全与检测系统

为保障生产安全，三次元机械手通常配备光电保护、位置检测、气压检测、过载保护等多重安全系统。

在异常情况下，系统可自动停机并发出报警信号，防止设备或模具损坏，确保生产过程安全可靠。

三、三次元机械手的整体优势

三次元机械手结构紧凑、动作灵活、控制精度高，能够实现多工位自动转序与连续冲压。

相比传统人工上下料方式，其优势主要体现在：

自动化程度高，提升生产效率；

定位精准，减少产品误差；

降低人工劳动强度，提高安全性；

可实现多种模具与工件的灵活切换。

因此，三次元机械手广泛应用于汽车零部件、家电五金、精密冲压件等行业，为企业打造高效、稳定的自动化冲压生产线提供了有力支持。
